Optical Contact オプティカルコンタクト
01
Technology
オプティカルコンタクトとは
接着剤を使用しない光学溶着は、ジャパンセルのコア技術です。
アモルファス（非結晶）であるガラス材料においては、その内部に存在する分子は 周りの分子と引合い安定しています。しかし、精密研磨されたガラス表面上の分子は、ガラス表面上に引合う力が作用していないので極めて不安定な状態（活性面）になります。精密研磨されたガラス平面同士を密着させて不安定な分子を互いにコンタクトすると、表面の分子に相互作用が働き内部の分子のように安定した状態になります。 この特性を応用した接合がオプティカルコンタクトです。
アモルファス（非結晶）であるガラス材料においては、その内部に存在する分子は 周りの分子と引合い安定しています。しかし、精密研磨されたガラス表面上の分子は、ガラス表面上に引合う力が作用していないので極めて不安定な状態（活性面）になります。精密研磨されたガラス平面同士を密着させて不安定な分子を互いにコンタクトすると、表面の分子に相互作用が働き内部の分子のように安定した状態になります。 この特性を応用した接合がオプティカルコンタクトです。
特徴
- オプティカルコンタクトの利点

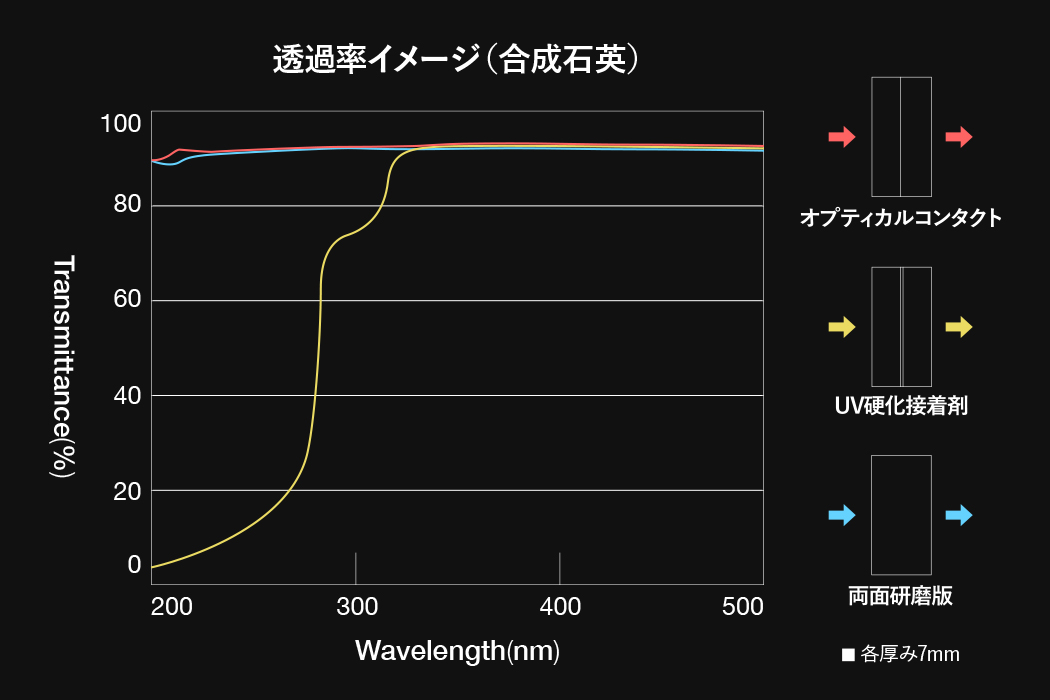

- 耐熱性・耐薬品性・光学特性に優れ精度、強度において安定したガラス同士のダイレクト接合です。接着剤を使用しないので、接合面からの溶解・溶出の心配がありません。無加圧で接合しますので、光学面を損なわず良好な光学特性を維持します。レーザー光を利用する分析装置や光学ユニットなどで 広く利用されています。オプティカルコンタクトは、石英ガラスなどのガラスやサファイア・CaF2等の結晶材料での対応が可能です。
オプティカルコンタクト対応硝材（加工実績）
当社では、研究用光学部品、分析機器、半導体製造装置向け部品などを対象に、さまざまな硝材でオプティカルコンタクト接合の実績があります。
下記は、オプティカルコンタクトの実績がある代表的なガラス材料です（記載のない材料についても個別にご相談ください）。
下記は、オプティカルコンタクトの実績がある代表的なガラス材料です（記載のない材料についても個別にご相談ください）。
| 分類 | 硝材 | 特徴・用途の一例 |
|---|---|---|
| 高透過・高耐熱・高純度・低熱膨張 | 石英ガラス | 紫外〜可視〜赤外域での高透過率、高耐熱性が求められる光学窓、レーザー光学部品など 合成石英、溶融石英、遮光性に優れている黒色石英まで対応可能 |
| 広帯域透過・熱伝導性・高硬度・高耐環境 | サファイア | 高硬度・高耐摩耗性が必要な観察窓、保護窓、過酷環境下での光学部品など 他、結晶材料としてフッ化カルシウムも対応可能 |
| 一般光学・機器用 | ホウケイ酸ガラス | 一般光学部品、分析機器用セル・窓材など |
| 電子・半導体向け | 無アルカリガラス | 半導体製造装置関連部品、電子デバイス用基板・窓材など |
| その他 | 各種光学ガラス | ご要望の仕様に応じて、各種光学ガラスでの実績があります。詳細はお問い合わせください。 |
記載のない材料のオプティカルコンタクトについても、条件によっては対応可能です。図面や仕様書をご準備のうえ、お気軽に「お問い合わせフォーム」よりお問い合わせください。
